适用现场设备：二线制阀门定位器、电气转换器等
详细说明
◆隔离器（电压输入）主要特点：
将来自控制室的电压信号，，经隔离变送输出电流/电压信号到现场，控制现场的执行机构，如阀门定位器、电气转换器等设备。该产品需独立供电,电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500VAC。
◆主要技术参数
|
商 标 |
型 号 |
|
SWP |
7068/7069/7168系列 |
|
电源 |
供电电压 20～35VDC； 电源功耗 （24V供电，20mA输出时）；≤1.5W（SWP7068）,≤3.0W(SWP7069), ≤2.8W(SWP7168) |
|
现场信号 |
输入电流4～20mADC |
|
控制室信号 |
电流输出4～20mADC 负载电阻：0～680Ω 电压输出1～5VDC 输出抗阻﹤10Ω 输出负载≥10KΩ |
|
电源保护 |
电源反向保护 |
|
输出精度 |
0．1%F.S |
|
温度漂移 |
0．01%F.S/℃ |
|
适用现场设备 |
二线制阀门定位器、电气转换器等。 |
|
仪表外形 |
|
|
外形尺寸 |
115×100×23(深×高×宽mm) ；重量约150g。 |
|

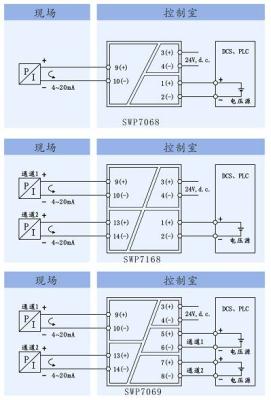

接线图 |
 |
◆安全性能
|
绝缘强度 |
控制室端～现场端 ≥2500VAC；电源～控制室端 ≥500VAC |
|
绝缘电阻 |
控制室端～现场端 ≥100MΩ；电源～控制室端 ≥100MΩ |
◆隔离器（电压输入）型谱
|
通 道 数 |
型 号 |
危险区信号 |
安全区信号 |
|
一进一出 |
SWP7068 |
4～20mA或 1～5V输出 |
1～5V输入 |
|
一进二出 |
SWP7069 |
||
|
二进二出 |
SWP7168 |
